Актив гармоник фильтрлар (AHF-50-0.4-4L-W)

Кыска тасвирлау:

Компенсация токы: 50А
Челтәр: өч этаплы дүрт чыбыклы система
Номиналь көчәнеш: AC400V (-40% ~ + 15%)
Урнаштыру: стенага куелган

Актив гармоник фильтрлар электр системасында гармоник бозуларны киметә яки бетерә, энергия сыйфаты сәнәгать стандартларына туры килүен тәэмин итә һәм энергия системасының гомуми эффективлыгын һәм ышанычлылыгын яхшырта.
Сәнәгать җитештерү корылмалары, коммерция биналары, яңартыла торган энергия системалары, сәламәтлек саклау учреждениеләре, мәгълүмат үзәкләре өчен яраклы
Easierиңелрәк һәм сыгылмалы урнаштыру өчен стенага куелган.

- 2 - 50 гармоник йомшарту

- Реаль вакыттагы компенсация

- Модульле дизайн

- Equipmentиһазны артык кызу яки уңышсызлыктан саклагыз

- equipmentиһазларның эш нәтиҗәлелеген күтәрү


Продукциянең детальләре

еш бирелгән сораулар

Продукция тэглары

@ 12 @ 2х

Нефть

Гармоник чыганак: тиристор, инвертер

Гармоник җиһаз: тизлек җылыткыч, барлык төр насослар

资源 9 @ 2х

Мәгълүмат үзәге индустриясе

Гармоник чыганак: UPS, төзәтүче

Гармоник җиһазлар: UPS, кондиционер, лифт, LED яктырткычлар

@ 3 @ 2х

Автомобиль җитештерү

Гармоник чыганак: инвертер, төзәтүче

Гармоник җиһаз: эретеп ябыштыру машинасы, тапшыру системасы

资源 11 @ 2х

Чүп-чар җитештерү

Гармоник чыганак: төзәтүче, инвертер

Гармоник җиһаз: төрле насослар

@ 8 @ 2х

Канализация чистарту

Гармоник чыганак: инвертер, төзәтүче

Гармоник җиһаз: җанатар, насос

@ 5 @ 2х

Машина зарядка өеме

Гармоник чыганак: төзәтүче

Гармоник җайланма: зарядлагыч

@ 4 @ 2х

Ярымүткәргеч

Гармоник чыганак: тиристор, бер кристалл мич

Гармоник җиһаз: кварц кристалл, тиристор

资源 7 @ 2х

Хастаханә

Гармоник чыганак: төзәтүче, UPS, инвертер

Гармоник җиһазлар: төгәл җиһазлар, LED яктырткычлар, лифтлар, UPS

@ 1 @ 2х

Кәгазь сәнәгате

Гармоник чыганак: галоген лампа, инвертер

Гармоник җиһазлар: пульпер, кәгазь кисү, артык басу, дуга лампасы

@ 10 @ 2х

Тимер һәм корыч эретү

Гармоник чыганак: төзәтүче, инвертер, тиристор

Гармоник җиһаз: шартлау миче, арада ешлыклы мич

@ 6 @ 2х

Бораулау мәйданы

Гармоник чыганак: төзәтүче, инвертер

Гармоник җиһаз: AC генератор комплекты, насос

@ 2 @ 2х

Хәзерге архитектура

Гармоник чыганак: төзәтүче, инвертер

Гармоник җиһаз: электр белән тәэмин итү, кондиционер, лифт, LED

Типик куллану кыры

Профессиональ трансформатор сыйдырышлыгы Compensationзәк компенсация сыйдырышлыгын сайлау соравы
Метро, ​​тоннель, югары тизлекле поезд, аэропорт Телекоммуникация, коммерция төзелеше, металлургия, банк Медицина тармагы Автомобиль җитештерү, суднолар җитештерү Химик, нефть Металлургия индустриясе
Гармоник токның ешлыгы үзгәрүе 15% 20% 25% 30% 35% 40%
200 кВА 50А 50А 100А 100А 100А 100А
250 кВА 50А 100А 100А 100А 150А 150А
315 кВА 100А 100А 150А 150А 150А 200А
400 кВА 100А 150А 150А 200А 200А 250А
500 кВА 100А 150А 200А 200А 250А 300А
630 кВА 150А 200А 250А 300А 350А 400А
800 кВА 200А 250А 300А 350А 450А 500А
1000 кВА 200А 300А 400А 450А 550А 600А
1250 кВА 300А 350А 450А 550А 650А 750А
1600 кВА 350А 500А 600А 700А 850А 950А
2000 кВА 450А 600А 750А 900А 1050А 1200А
2500 кВА 550А 750А 900А 1150А 1300А 1500А
* Искәрмә: aboveгарыдагы таблицада AHF сыйдырышлыгы 80 процент трансформатор йөкләү факторында алынган.Факттагы проектларда AHF сыйдырышлыгы пропорциональ рәвештә йөк факторының кыйммәтен бу таблицада 80% йөкләү факторы белән чагыштырып алына.
* Бу таблицаны сайлау өчен генә

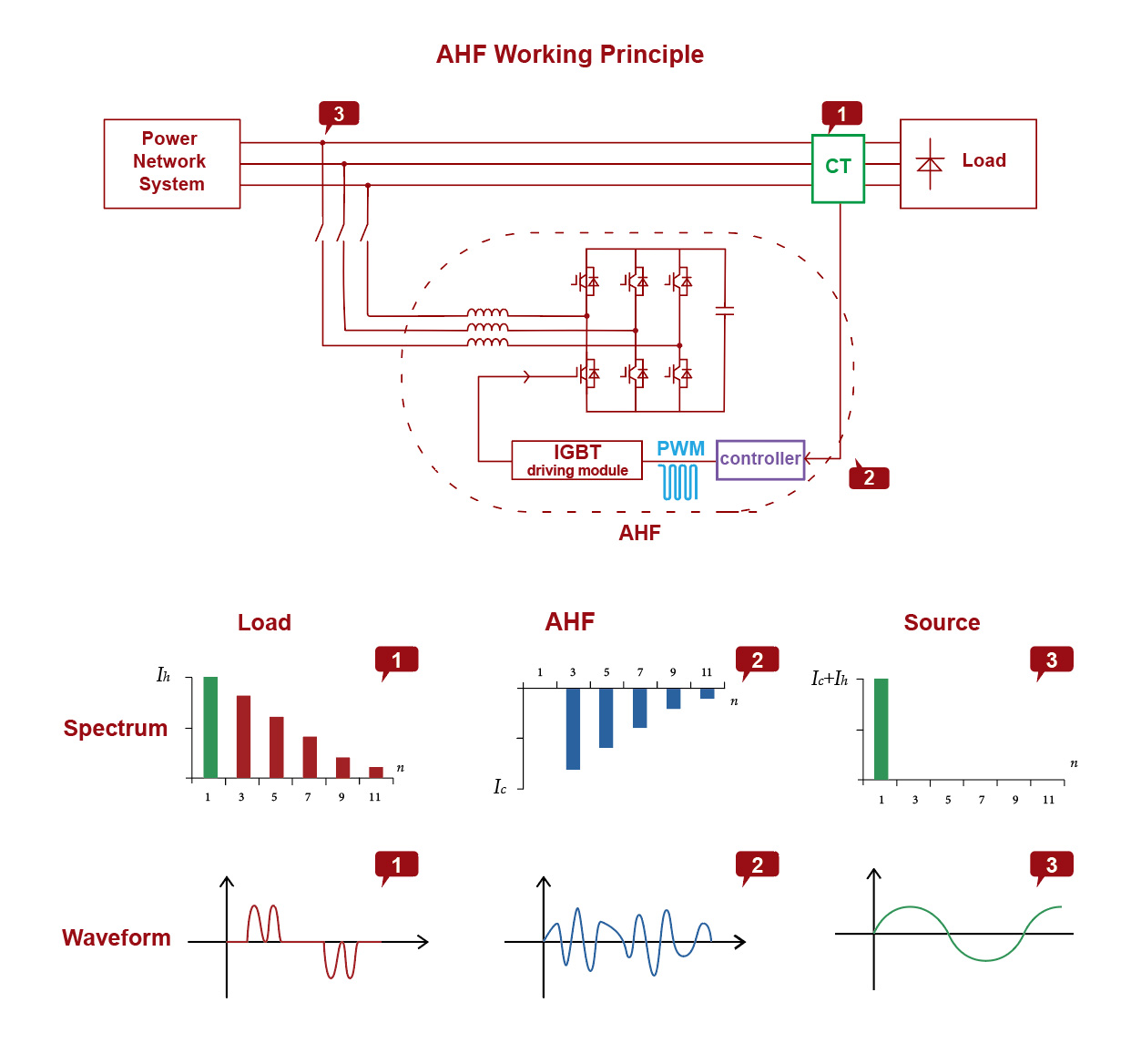

Эш принцибы

Тышкы К.Аннары ул 20KHZ ешлыгында IGBT белән идарә итү өчен эчке IGBT драйвер тактасына PWM сигналын җибәрә.Ниһаять, инвертер индукциясендә капма-каршы фаза компенсация токы барлыкка китерә, шул ук вакытта КТ шулай ук ​​чыгу токын ачыклый һәм тискәре кире кайту DSP-ка бара.Аннары DSP тагын да төгәл һәм тотрыклы системага ирешү өчен чираттагы логик контрольне дәвам итә.

AHF2
ahf1

Техник үзенчәлекләр

ТYР 220В серия 400В серия 500В серия 690В серия
Компенсация токы 23А 15A 、 25A 、 50A
75A 、 100A 、 150A
100А 100А
Номиналь көчәнеш AC220V
(-20% ~ + 15%)
AC400V
(-40% ~ + 15%)
AC500V
(-20% ~ + 15%)
AC690V
(-20% ~ + 15%)
Бәяләнгән ешлык 50 / 60Hz ± 5%
Челтәр Бер этап 3 фаза 3 чыбык / 3 фаза 4 чыбык
Timeавап бирү вакыты <40м
Гармоника фильтрлау 2 - 50 гармоника, компенсация саны сайланырга мөмкин, һәм бер компенсация диапазоны көйләнергә мөмкин
Гармоник компенсация дәрәҗәсе > 92%
Нейтраль сызык фильтрлау мөмкинлеге / 3 фазалы 4 чыбыклы нейтраль сызыкның фильтрлау сыйфаты фаза утыннан 3 тапкыр күбрәк
Машина эффективлыгы > 97%
Күчерү ешлыгы 32 кГц 16 кГц 12,8 кГц 12,8 кГц
Функция Гармоника белән эш итегез
Параллель саннар Чикләү юк. Бер үзәкләштерелгән мониторинг модуле 8 кадәр көч модуллары белән җиһазландырыла алмый
Аралашу ысуллары Ике каналлы RS485 элемтә интерфейсы (GPRS / WIFI чыбыксыз элемтәгә булышу)
Альфитут <2000м
Температура -20 ~ + 50 ℃
Дым <90% RH, айлык минималь температура 25 ° C, өслектә конденсациясез
Пычрату дәрәҗәсе III дәрәҗә астында
Саклау функциясе Артык йөкне саклау, җиһазны артык токтан саклау, артык көчәнешне саклау, электр энергиясен өзү, температураны артык саклау, ешлыкны аномалиядән саклау, кыска схеманы саклау һ.б.
Тавыш <50dB <60dB <65dB
урнаштыру Такталар / стенага куелган
Сызык юлына Арткы керү (рэп тибы), өске керү (стенага куелган төр)
Саклау дәрәҗәсе IP20
